Kính hiển vi đo lường lớp phủ trên bề mặt nhựa Huatec 1707 PIG
1707 PIG sử dụng phương pháp phá hủy để đo độ dày lớp phủ, bao gồm cả lớp đơn và lớp đa, được phủ trên tất cả các chất nền, ví dụ: nhôm, sắt, nhựa, gỗ, bê tông, thủy tinh, v.v.
Áp dụng nguyên tắc:
Một vết cắt được tạo ra trên bề mặt cần kiểm tra bằng dụng cụ hình chữ V. Độ dày lớp phủ có thể được đo bằng kính hiển vi tích hợp dưới ánh sáng LED.
Tiêu chuẩn:
ASTM D4138, DIN 50986, ISO 2808
Thông số kỹ thuật:
| Máy cắt |
Góc cắt |
Khoảng cách (μm) |
Hệ số D (μm) |
| Số 1 |
45° |
20-1800 |
20 |
| Số 2 |
63,4° |
10-900 |
10 |
| Số 3 |
84,3° |
2-180 |
2 |

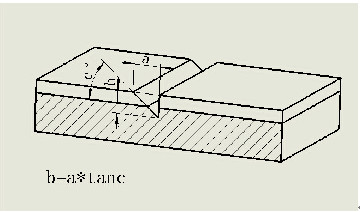

Nguyên lý đo lường:
Các bước thực hiện:
| Bước chân |
Hình minh họa |
Sự miêu tả |
| 1 |
 |
Chuẩn bị khu vực kiểm tra |
| 2 |
 |
Dùng bút dạ vẽ một đường thẳng trên bề mặt. |
| 3 |
  |
Cắt lớp phủ theo chiều dọc và đảm bảo nó bị rách. |
| 4 |
|
Đọc thang đo độ dày dưới kính hiển vi để xác định độ dày. |
Thông tin đặt hàng:
Bộ dụng cụ kiểm tra độ dày lớp sơn 1707
bao gồm 1 dao cắt số 1, pin, bút đánh dấu và hộp đựng.
Thông tin đặt hàng phụ kiện:
1707 PIG/1 Máy cắt số 1
1707 PIG/2 Máy cắt số 2
1707 PIG/3 Máy cắt số 3
